卧室关灯后灯光渐渐熄灭的电路

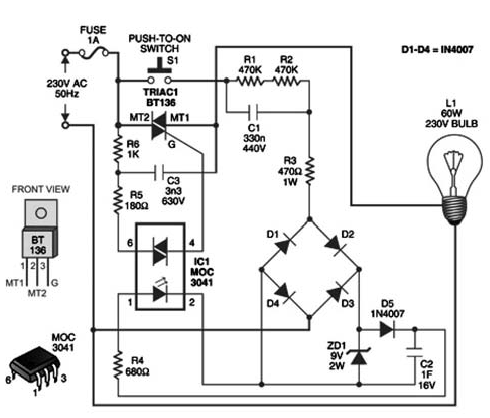

　　该电路能够实现关灯后，灯光亮度渐渐减弱，直至熄灭。给人以温柔舒适的感觉。电路解析如下：

　　1.开灯

　　开关闭合之后，230V交流电压通过R1、R2、C1和R3降压，又通过整流桥D1～D4整流，由ZD1稳压，再通过隔离二极管1N4007向C2充电。与此同时，C2上端高电位通过电阻R4及光耦IC1的1-2端，直达C2下端的低电位，从而使光耦的6-4端导通。于是晶闸管TRIAC1的MT2端电位通过R6、R5、光耦6-4端直达触发极G，将晶闸管触发导通，灯泡L1燃亮。

　　2.关灯

　　开关断开之后，控制用整流部分断电。C2通过R4和IC1的1-2端放电，随着C2两端电压的逐渐减小，光耦内的发光二极管亮度逐渐减弱，其6-4端电阻逐渐增大，晶闸管TRIAC1的导通角也随之逐渐减小，灯泡L1的亮度逐渐变暗。待到C2的放电电流不足以驱动光耦时，灯泡熄灭。

　　3.注意：

　　（1）开关S1不是普通按钮，是可锁定按钮。即按一次闭合，再按一次断开。当然，S1也可以用拉线开关和船型开关取代。

　　（2）电阻R4是C2的放电延时电阻。其阻值越大，灯泡L1的熄灭时间越长。

　　（3）二极管D5起隔离作用。目的是当C2放电时，其放电时间不受稳压管及整流桥的影响。

　　（4）交流电源电压，原图标的是230V。该电路完全适用于我们现在的220V交流电源。（吕炳仁）
